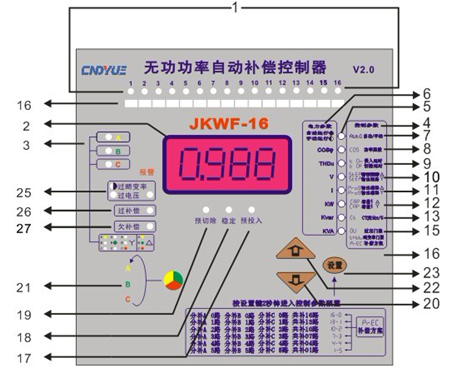

　7、按鍵和指示燈

　　　1、1-16回路電容器組投切指示（JKWF-16）；

　　　2、電力參數、控制參數顯示。

　　　3、相位指示燈

　　在自動運行狀態下：

　　　-A指示燈亮表示數碼顯示器顯示的是A相的電力參數。

　　　-B指示燈亮表示數碼顯示器顯示的是B相的電力參數。

　　　-C指示燈亮表示數碼顯示器顯示的是C相的電力參數。

　　　-ABC指示燈同時亮表示數碼顯示器顯示的是ABC3相電力參數之和。

　　在手動運行狀態下：

　　　-A指示燈亮操作遞增鍵投入A相分補電容器組：操作遞減鍵切除A相分補電容器組。

　　　-B指示燈亮操作遞增鍵投入B相分補電容器組：操作遞減鍵切除B相分補電容器組。

　　　-C指示燈亮操作遞增鍵投入C相分補電容器組：操作遞減鍵切除C相分補電容器組。

　　　-ABC指示燈同時亮操作遞增鍵投入共補電容器組；操作遞減鍵切除共補電容器姐。

　　在控制參數修改狀態下：

　　　-ABC指示燈輪流亮表示用戶當前修改的是分相補償控制參數。

　　　-ABC指示燈同時亮表示用戶當前修改的是共補補償控制參數。

　　　-ABC指示燈同時熄滅不表示任何含義。

　　4、控制參數菜單：

　　5、電力參數和控制參數指示燈，由于電力參數和控制參數的顯示在時控上不重疊，所以此指示燈被電力參數菜單和控制參數菜單共用。JKWF-16共8個指示燈，在自動運行狀態下，表示數碼顯示器顯示的是此指示燈指示的電力參數內容。在參數修改狀態下，表示數碼顯示器顯示的是此指示燈指示的控制參數內容。

　　6、電力參數菜單：

　　7、自動運行/手動運行與自動/手動參數指示燈：

　　　在參數預置狀態下：此指示燈亮表示用戶當前選定的控制參數是自動運行方式/手動運行方式控制參數。在非參數預置狀態下（自動運行狀態或手動運行狀態）：如此指示燈長亮表示控制器工作在自動運行狀態；如此指示燈以半秒的間隔頻閃表示控制器工作在手動運行狀態。

　　8、cosφ（基波功率因數）及目標功率因數參數指示燈；

　　　在手動運行或自動運行狀態：此指示燈亮表示數碼顯示器顯示的是相位指示燈所指示的相位的基波功率因數；當顯示負值功率因數時表示基波電流信號超前基波電壓信號；當顯示正值功率因數時表示基波電流信號滯后基波電壓信號。

在參數預置狀態：此指示燈亮表示數碼顯示器顯示的是補償目標功率因數控制參數。



　　9、PF（總功率因數）及投入切除延時指示燈：

　　　在自動運行狀態下：此指示燈亮表示數碼顯示器顯示的是相位指示燈所指示的相位的總功率因數，當顯示負值功率因數時表示電網顯容性，當顯示正值功率因數時表示電網顯感性；在參數預置狀態下：此指示燈亮表示數碼顯示器顯示的是投入或切除延時控制參數。

　　10、V（取樣信號電壓值）及共補分補輸出回路控制參數；

　　　在自動運行狀態下：此指示燈亮表示數碼顯示器顯示的是相位指示燈所指示的相位的電壓值。在參數預置狀態下：此指示燈亮表示數碼顯示器顯示的是共補輸出編碼或分補輸出編碼控制參數。

　　11.I（取樣信號電流值）及共補分補輸出編碼控制參數：

　　　在自動運行狀態下：此指示燈亮表示數碼顯示器顯示的是相位指示燈所指示的相位一次電流值。在參數預置狀態下：此指示燈亮表示數碼顯示器顯示的是共補電容器容量值編碼或分補電容器容量值編碼控制參數。

　　12.P（KW）（電網有功功率）及共補或分補第一只電容器容量控制參數：

　　　在自動運行狀態下：此指示燈亮表示數碼顯示器顯示的是相位指示燈所指示的相位的有功功率值。

　　　在參數預置狀態下：此指示燈亮表示數碼顯示器顯示的是第一只共補電容器容量值或第一只分補電容器容量值控制參數。

　　13.P（Kvar）（電網無功功率）及總電流互感器變比控制參數：

　　　在自動運行狀態下：此指示燈亮表示數碼顯示器顯示的是相位指示燈所指示的相位的無功功率值。

　　　在參數預置狀態下：此指示燈亮表示數碼顯示器顯示的是總電流互感器變比控制參數。

　　14.S（KVA）（電網視在功率）及過壓門限控制參數：

　　　在自動運行狀態下：此指示燈亮表示數碼顯示器顯示的是相位指示燈所指示的相位的視在功率值。

　　　在參數預置狀態下：此指示燈亮表示數碼顯示器顯示的是過壓門限控制參數。

　　15.補償方案控制參數：

　　　在參數預置狀態下：當所有參數指示燈都不亮?xí)r，表示數碼顯示器顯示的是補償方案控制參數。

　　16.投切相位指示標簽粘貼位置：

　　　由于投切指示LED燈所指示的相位，將隨補償方案，輸出回路參數的改變而改變，當用戶根據自己設計的補償裝置參數確定好補償方案和輸出回路后，投切LED燈指示的相位也就確定了下來，用戶可將隨包裝提供的相位粘貼標簽至于此，使用投切指示更加直觀。

　　17.預投入指示燈：

　　　當用戶利用手動功能投入電容器組時，或自動投入電容器組時，此指示燈會亮，表示控制器正準備投入電容器組，經過預定的投入延時時間后就會投入電容器組。

　　18.穩定指示燈：

　　　當控制器既不投入也不切除電容器組時此指示燈會亮。

　　19.切除指示燈：

　　　當用戶利用手動功能切除電容器組時，或自動切除電容器組時，此指示燈會亮，表示控制器正準備切除電容器組，經過預定的切除延時時間后就會切除電容器組。

　　20.遞減按鍵：

　　　在自動運行狀態下：操作此鍵如操作面板所示向下循環選擇顯示電力參數。

　　　在手動運行狀態下：操作此鍵切除相位指示燈指示的相位的電容器組。

　　　在參數預置狀態下：操作此鍵如操作面板所示向下選擇控制參數或減少控制參數數值。

　　21.相位選擇按鍵：

　　　操作此鍵循環選擇目標相位。注：在手動運行狀態下，如用戶發現不能手動投入時應檢查相位選擇是否正確。

　　22.遞增按鍵：

　　　在自動運行狀態下：操作此鍵如操作面板所示向上循環學則顯示電力參數。

　　　在手動運行狀態下：操作此鍵投入相位指示燈指示相位的電容器組。

　　　在參數預置狀態下：操作此鍵如操作面板所示向上選擇控制參數或增加控制參數數值。

　　23.設置按鍵：

　　　在自動運行或手動運行狀態下，按此鍵2秒鐘控制器將進入?yún)?shù)對預置狀態，在參數預置狀態下，按此鍵2秒鐘控制器退出參數預置狀態或點擊按此鍵可以將控制參數在修改狀態與選擇狀態之切換。

　　24.報警指示燈：

　　　此報警指示燈為紅綠雙色LED指示燈，當LED發紅色光時表示取樣信號電壓高于用戶預定的過壓門限值，控制器將切除已投入的電容器組。當LED發綠色光時，如所有的電容器組已切除電網功率因數值仍然高于目標功率因數值，則表示過補如所有的電容器組已投入電網功率因數值仍然低于目標功率因數值，剛表示欠補。當LED發黃色光時表示前兩種報警方式同時發生。

　　25.過壓報警指示燈：

　　　當時指示燈亮?xí)r表示取樣信號電壓高于用戶預定的過壓門限值，控制器將切除已投入的電容器組。

　　26.過補償報警指示燈：

　　　當所有的電容器組已切除電網功率因數值仍然高于目標功率因數值，則表示過補嘗此指示燈會亮。

　　27.欠補嘗報警指示燈：

　　　當所有的電容器組已投入電網功率因數值仍然低于目標功率因數值，則表示欠補嘗此指示燈會亮。

　8、接線圖：

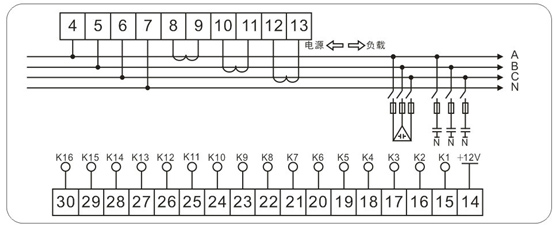

JKWF-16型開孔尺寸為138mm×138mm接線圖　?。▌?dòng)態輸出）

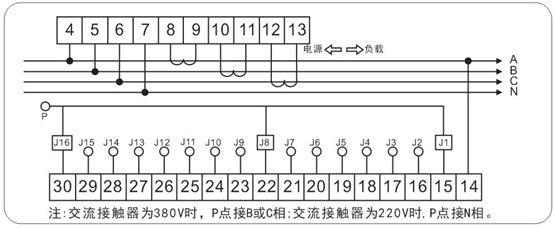

JKWF-16型開孔尺寸為138mm×138mm接線圖　　（靜態輸出）

　9.參數預置

　　　以下所有控制參數預置的操作流程都是從開機狀態開始的

　　9.1自動運行與手動運行方式的選擇

　操作流程圖

按住設置鍵2秒鐘控制器進入?yún)?shù)預置程序 數碼管顯示控制參數菜單"" 指示燈亮，如圖（1）所示。 點擊設置鍵 操作遞增遞減鍵如數碼管顯示： 表示控制器工作在自動運行狀態 表示控制器工作在手動運行狀態 點擊設置鍵可繼續預置其它控制參數 按住設置鍵2秒鐘，自動保存修改參數控制器退出參數預置程序 特別提醒：手動運行與自動運行功能的選擇是通過此控 制參數的選擇間接完成的，換一種方式說控制器具有記憶工作狀態的功能。

　　9.2目標功率因數的預置

　操作流程圖

按住設置鍵2秒鐘控制器進入?yún)?shù)預置程序 數碼管顯示控制參數菜單"" 指示燈亮，如圖（1）所示。 操作遞增遞減鍵使數碼管顯示： 控制參數菜單""指示燈亮， 如圖（2）所示。 點擊設置鍵 操作遞增遞減鍵可將目標功率因數在滯后0.70

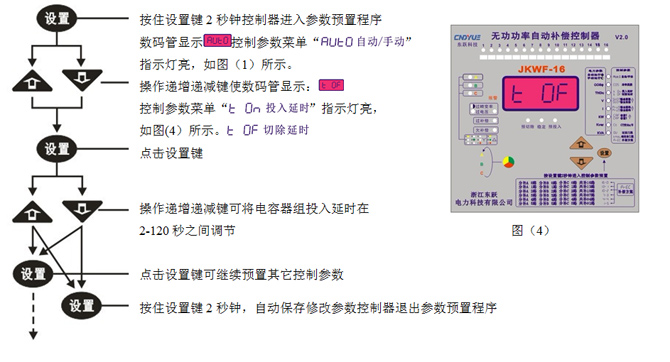

　　9.3投入延時的預置

　操作流程圖

按住設置鍵2秒鐘控制器進入?yún)?shù)預置程序 數碼管顯示控制參數菜單"" 指示燈亮，如圖（1）所示。 操作遞增遞減鍵使數碼管顯示： 控制參數菜單""指示燈亮， 如圖(3）所示。 點擊設置鍵 操作遞增遞減鍵可將電容器組投入延時在 2-120秒之間調節 點擊設置鍵可繼續預置其它控制參數 按住設置鍵2秒鐘，自動保存修改參數控制器退出參數預置程序

　　9.4切除延時的預置

　操作流程圖

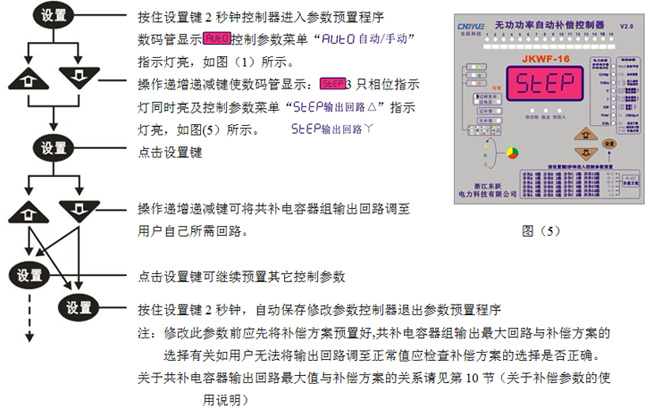

　　9.5共補電容器組輸出回路的預置

　操作流程圖

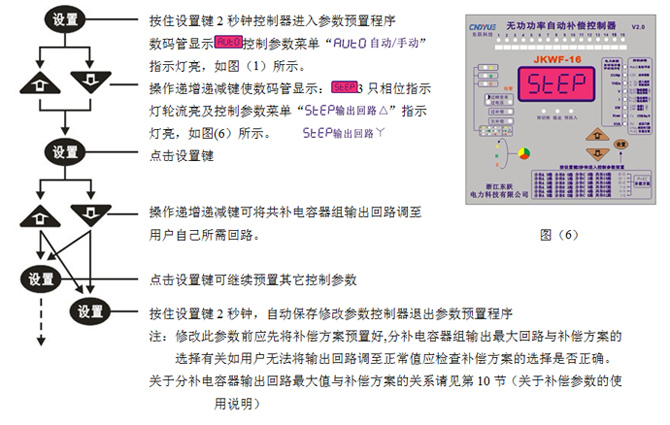

　　9.6分補電容器組輸出回路的預置

　操作流程圖

　　9.7共補電容器組輸出回路的預置

　操作流程圖

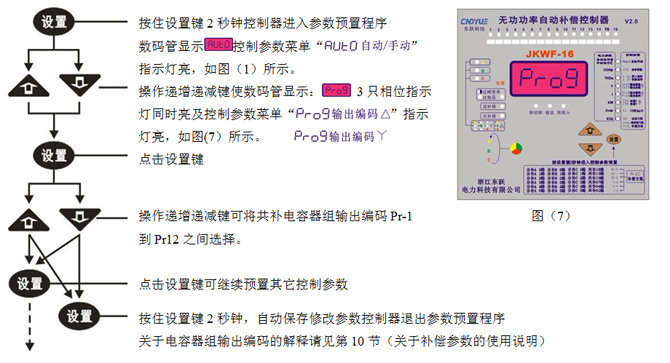

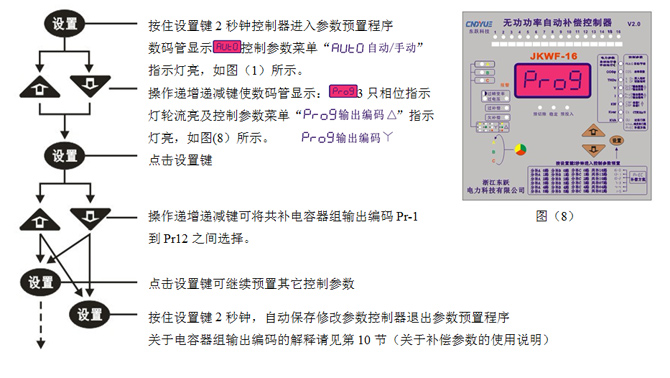

　　9.8共補電容器組輸出編碼的預置

　操作流程圖

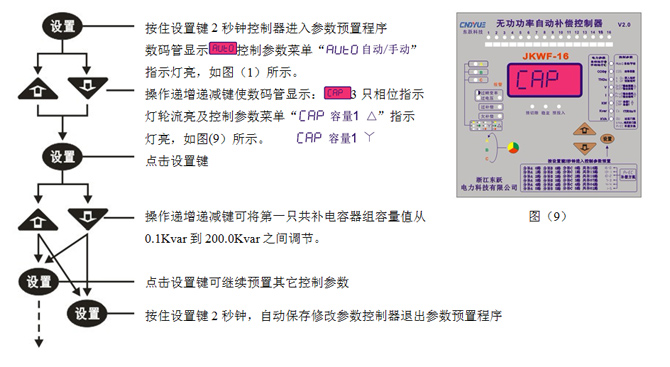

　　9.9第一只共補電容器組容量的預置

　操作流程圖

　　9.10第一只分補電容器組容量的預置

　操作流程圖

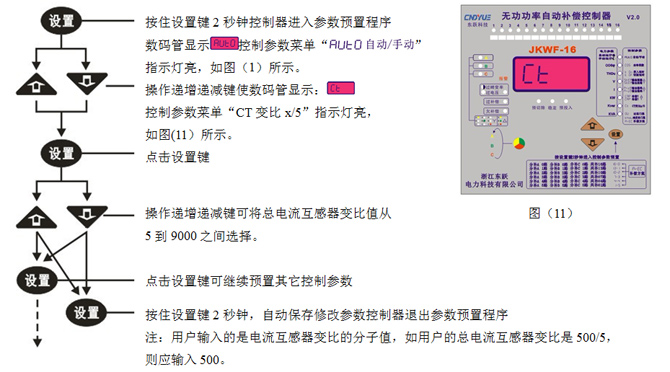

　　9.11總電流互感器變比的預置

　操作流程圖

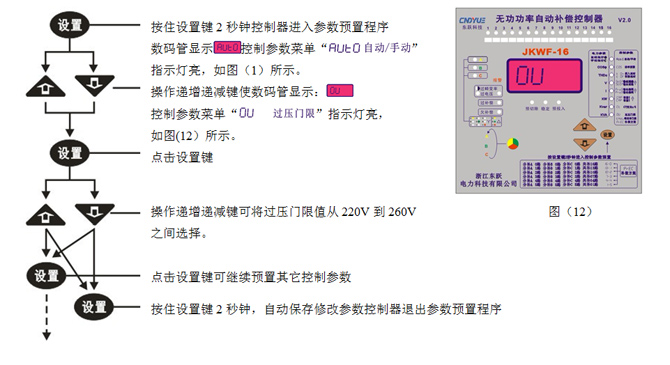

　　9.12過壓門限的預置

　操作流程圖

　　9.13畸變率門限的預置

　操作流程圖

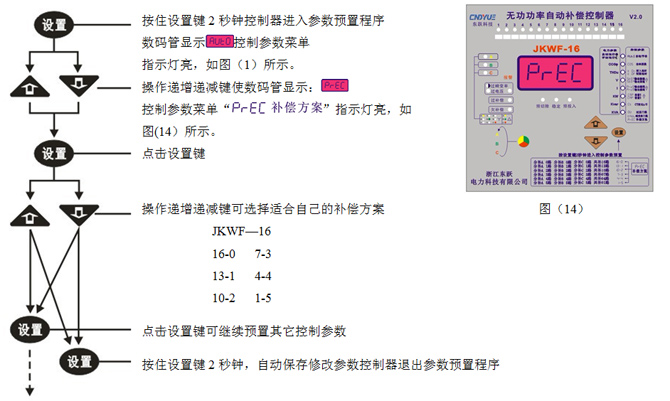

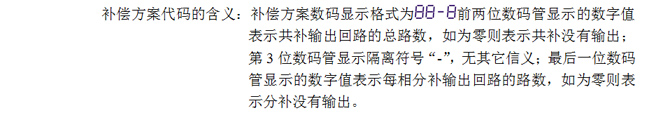

　　9.14補償方案的預置

　操作流程圖

10.關于補償參數的使用說明

　10.1補償方案

　　在本說明書中補償方案的概念是指控制器輸出共補和各相分補驅動信號的路數。

1. 用戶在使用本控制器之前應根據補償裝置工作現場電力參數的特點首先確立補償?shù)目側萘?，然后確定共補總?cè)萘亢头盅a(bǔ)總?cè)萘俊?
2. 根據共補總?cè)萘靠纱_定共補電容器的只數。
3. 根據分補總?cè)萘靠纱_定各相分補電容器的只數。

　　對于JKWF-16型的控制器總輸出回路不得大于16；否則用戶應重新規劃每只電容器的容量使其總輸出路數在允許范圍內。

1. 有了共補電容器的只數和各相分補電容器的只數，就可以確定補償方案。

　　舉例1：某用戶的補償裝置需要安裝共補電容器組10只，由于3相負載非常平衡未使用分補電容器。那么此用戶應選用16-0補償方案，共補輸出回路選16，分補輸出回路選0。詳9.13

　　舉例2：某用戶的補償裝置需要安裝共補電容器組8只，由于3相負載稍有不平衡每相各使用1只分補電容器。那么此用戶應選用13-1補償方案，共補輸出回路選8，分補輸出回路選1詳見9.13

　　舉例3：某用戶的補償裝置需要安裝共補電容器組3只，由于3相負載中度不平衡每相各使用3只分補電容器。那么此用戶應選用7-3補償方案，共補輸出回路選7，分補輸出回路選3詳見9.13

　10.2輸出編碼

　　在本說明書中輸出編碼的概念是指控制器輸出電容器組投切控制信號的方式，而輸出方式直接與電容器組容量的大小搭配方式有關。

　　一般傳統的控制器都只有一種編碼方式即等容量（1：1：1….：1）循壞投切，電網所要補償?shù)娜菪詿o功功率的數值往往是連續的不分等級的，受硬件條件的限制補償裝置提供的容性無功功率通常都是有限的幾種等級數值，這是一對供需矛盾，這對矛盾在系統負載比較小時表現最為突出，現舉例說明如下：如某用戶有一只315KVA的變壓器，補償總?cè)萘繛?00Kvar，用20Kvar的電容器組共5只，控制器采用市面上常用的JKG型控制器，此控制器的控制物理量是無功因數，目標功率因數投入門限是滯后0.92，切除門限是滯后0.99在晚上的某時刻發現系統功率因數為滯后0.60，視在功率為12.5KVA，感性無功功率為10Kvar，控制器不停的進行投切動作。分析其原因是單組電容器的容量（20Kvar）遠遠大于系統所需補償容量（10Kvar），所致，當控制器沒有投入電容器組系統功率因數是0.60，根據JKG型控制器控制原理系統功率因數低于目標功功率因數的時控制器必須投入電容器組，當電容器組投入后由于多補償了10Kvar的容性無功功率，使得補償后的功率因數從感性的0.60變成了容性0.60由于JKG型控制器的切除功率因數門限是滯后0.98，所以控制器又需要切除剛投入的電容器組，這樣就不停的來回重復工作，專業術語叫投切震蕩，其弊端有兩點：第一頻繁而無意義的投切動作大大縮短了電容器組和交流接觸器的使用壽命，第二電力系統雖然安裝了補償裝置卻達不到預期的補償效果。以上現象大部分用戶都會遇上，不同的是情況有輕有重而已，這個問題是每個用戶不可回避的問題，要解決以上問題我們認為只要作到三點即可：第一控制器的投切控制物理量必須取無功功率；第二所有電容器組不能取等容量，應進行大小搭配；第三控制器應具有自動挑選合適電容器容量的能力。而JKWF型控制器就具備這三點。對于為了適應電網負載大小變化而進行電容器容量大小搭配的做法在本說明書中被稱為輸出編碼，既然是編碼那么電容器容量的大小就不能隨意給它，它應符合一定的規則，本控制器提供了11種電容容量比例搭配方案:

Pr-1=＞1：1：1：1：1：…：1            Pr-2=＞1：2：2：2：2：…：2

Pr-3=＞1：2：4：4：4：…：4            Pr-4=＞1：2：4：8：8：…：8

Pr-5=＞1：1：2：2：2：…：2            Pr-6=＞1：1：2：4：4：…：4

Pr-7=＞1：1：2：4：8：…：8            Pr-8=＞1：2：3：3：3：…：3

Pr-9=＞1：2：3：6：6：…：6            Pr-10=＞1：1：2：3：3：…：3

Pr-11=＞1：1：2：3：6：…：6           Pr-12=＞按順序投切

　　我們用JKWF型控制器來解決上面例子的問題

　　根據例電網參數的特點我們選Pr-3編碼方案，根據補償總?cè)萘亢蚉r-3編碼方案的容量比例關系第一回路取5Kvae、第二回路取10Kvar、第三回路取20Kvar、第四回路取20Kvar、第五回路取20Kver、第六回路取20Kver，共6只電容器組，當電網需要10Kvar時控制器只要投入第二回路即可，當需要15Kvar時只要投入第一第二回路即可，當需要20Kvar時只要投入第三回路即可。投入容量的選擇JKWF可自動完成。由于JKWF采用無功功率控制電容器組的投切所以它沒有投切震蕩的問題

　10.3第一只電容器容量

　　JKWF控制器采用無功功率作為投切電容器組的控制物理量，它必須知道自己驅動的每一回路電容器的容量，由于控制器采用了輸出編碼控制參數，此參數制定了每組電容器之間的容量比例關系，所以只要用戶輸入第一回路共分補電容器組的容量和輸出編碼，控制器就能根據這兩個參數自動計算出剩余回路電容器組的容量，使用時用戶必須輸入共補第一回路電容器容量和分補第一回路電容器容量。

11.在不同補償方案和不同輸出回路下每個輸出端子的功能的定義

　　JKWF-16型控制器共16路輸出分別編號15、16、17、…、30。JKWF在不同補償方案和不同輸出回路下將按A相分補第一回路、第二回路、…；B相分補第一回路、第二回路、…；C相分補第一回路、第二回路、…；共補第一回路、第二回路、…；的排列順序分配輸出控制端子。

　　例1如某用戶使用的是JKWF-16型控制器，選擇的補償方案是10-2即表示共補最多驅動10只電容器組，分補最多每相驅動2只電容器組，選擇共補輸出回路為5即表示雖然共補有10個回路可用但用戶只使用5個回路，選擇分補輸出回路為2，按規則控制相位與輸出端子的對應關系如下表所示。

輸出端子編號	1	2	3	4	5	6	7	8	9	10	11	..........
控制相位	A1	A2	B1	B2	C1	C2	G1	G2	G3	G4	G5	空

　　例2如某用戶使用的是JKWF-16型控制器，選擇的補償方案是10-2即表示共補最多驅動10只電容器組，分補最多每組驅動2只電容器組，選擇共補輸出回路為5即表示雖然共補有10個回路可用但用戶只使用5個回路，選擇分補輸出回路為1即表示雖然分補每相有2個回路可用但用戶只使用1個回路，按規則控制相位與輸出端子的對應關系如下表所示。

輸出端子編號	1	2	3	4	5	6	7	8	9	10	11	..........
控制相位	A1	B1	C1	G1	G2	G3	G4	G5	空	空	空	空

注：在以上列舉中

                “A1”表示A相第一回路      “A2”表示A相第二回路  …………….

                “B1”表示B相第一回路      “B2”表示B相第二回路  ……………..

                “C1”表示C相第一回路      “C2”表示C相第二回路  ……………..

                “G1”表示共補第一回路      “G2”表示共補第二回路   ……………..

12.JKWF控制器的工作原理

　　JKWF采用功率因數和無功功率兩個控制參數控制電容器組的投切，當電網的功率因數低于目標功率因數時，JKWF便計算將當前電網的功率因數提升到目標功率因數時所需要補償?shù)臒o功功率，當所需無功功率大于單組最小電容器組容量的0.65倍時控制器就決定投入電容器組，經過用戶定義的延時時間后，如投入條件雖然成立，控制器馬上投入恐慌子信號；當所需無功功率遠遠大于最小電容器容量時，控制器可能一次性投入多只電容器組，為了滿足電磁兼容的要求，一次性投入多只電容器組的總?cè)萘坎淮笥谘a(bǔ)償系統******單只電容器容量，一次性的到們補償，避免了多余的投切環節提高了接觸器和電容器的使用壽命；當補償無功功率小于單組電容器最小值0.65倍時，JKWF將拒絕投入。

　　為了應對電網負載變化比較快的場合，JKWF使用延時時間內的無功功率平均值作為投切電容器時的無功依據。

13.報警原因

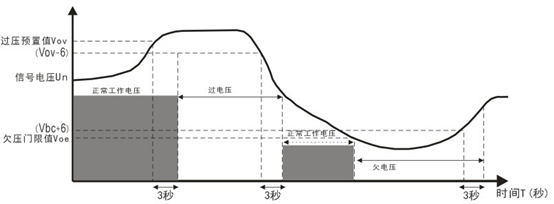

13.1過電壓欠電壓報警

　　當任意相信號電壓超過用戶預置的保護電壓值（Vov）超3秒鐘，過電壓報警指示燈亮，在過電壓狀態下當信號電壓低于或等于（VOv-6）超3秒鐘，過壓狀態消失，當信號電壓低于欠壓門限，欠壓報警指示燈亮，在欠壓狀態下當信號電壓高于VBe+6超3秒鐘，欠壓狀態消失。在過壓或欠壓狀態下JKWF將按每步1秒的延時切除已投入電容器組。當信號電壓高于260V或低于170V時JKWF將在1秒鐘內切除所以電容器組。

13.2過補償報警

　　當交流接觸器卡住或觸點燒結致使JKWF控制信號失去控制作用或以照明為主要負載的電網系統中有可能電網顯容性致使系統功率因數高于目標功率這時過補償報警指示燈亮。



13.3欠補償報警

　　電容器的容量隨使用時間的增加而減少或高分?jǐn)啾ｋU(xiǎn)絲脫落，致使電容器組投入信號發出后系統功率因數仍達不到目標功率因數值，這時欠補償報警指示燈亮。



14.動態與靜態輸出的特點

　靜態控制輸出為常開無源觸點開關信號輸出

　當觸點閉合表示輸出有效

　當觸點分開表示輸出禁止

　動態控制輸出為有源直流電壓信號輸出

　輸出執行元件為達零頓開漏輸出，如果用戶用萬用表的直流電壓檔測量其輸出控制信號有無時必須接上負載，否則測量結果是不正確的。

　當輸出直流電壓為-10V到-16V時表示輸出有效。

　當輸出直流電壓為0V時表示輸出禁止。



15.出廠參數

　1）自動/手動運行      自動            2）功率因數       1.00

　3）投入延時時間       10秒           4）切除延時        5秒

　5）共補輸出回路       10路           6）分補輸出回路   每相2路

　7）共補輸出編碼       Pr-1             8）分補輸出編碼   Pr-1

　9）共補第一回路電容器容量10.0Kvar     10）分補第一回路電容器容量5.0Kvar

　11）總電流互感器變比 500               12）過壓門限240V

　13）補償方案10-2

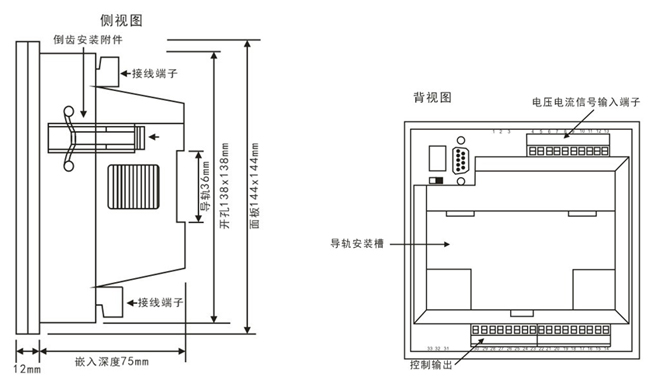

16.JKWF-16-X外形尺寸及安裝方式

17.故障排除

　　為什么手動不能投入？

　1：檢查控制器是否外在手動運行狀態

　　如自動運行手動運行指示燈不頻閃則可判斷是運行模式設置不當引起的，用戶可將運行模式改為手動即可，詳見9.1節。

　2：檢查手動相位是否正確

　　如用戶想手動投入C相電容器組，而相位指示燈B亮，剛會出現C相電容器組不能投入的現象，用戶只需操作相位選擇鍵，使C相指示燈亮即可，詳見7.3節。

　3：檢查補償方案和共分補輸出回路參數設置是否正確

　　如當用戶將共補輸出回路參數預置成為0的話，共補電容器組就不能手動或自動投入如當用戶將分補輸出回路參數預置成0的話，任意分補電容器組就不能手動或自動投入

　　為什么功率因數總顯示1.00不能自動投入？

　1：當電流信號小于50mA時，對應相位的功率因數就顯示1.000，表示電流信號小于控制器的最小檢測值當信號電流超過此門限值時，控制將會立即自動工作。

  為什么控制器沒有投入一組電容器功率因數卻為負值（超前）？

　1：檢查電壓電流信號取樣相位是否正確

　　如應該接A相電流信號的端子，投入的卻是B相的電流信號；接C相電壓信號的端子，投入的卻是A相的電壓信號。象這些情況極容易造成功率因數顯示不正常。

　2：如電壓電流信號的取樣都正確，可將電流互感器的S1與S2端子的到線交換連接

　3：如用第1、2條辦法解決問題后隨著電容器組的投入功率因數反而變小，則有可能電網本身顯容性，這種情況一般只會發生在以照明為主的電網系統，無需補償容性負載。

　　為什么系統功率因數低于目標功率因數控制器卻不投入電容器組？

　1：查看過壓指示燈是否亮，當任意相位的電壓值超過用戶定義的過壓門限值時，控制器禁止投入電容器組

　2：將目標功率因數值改為1.00，再觀察控制器是否投入電容器組，如能投入電容器組，說明目標功率因數值預置過低，用戶可通過提高目標功率因數值來解決，如還是不自動投入用戶可查看對應相位的無功功率，如其值小于單組最小電容器組容量的0.65倍，用戶可更換小容量電容器組或繼續提高目標功率因數參數來解決。

　　為什么系統功率因數高于目標功率因數控制器卻不切除電容器組？

　1：當系統功率因數高于目標功率因數時，相對于用戶定義的目標功率因數值來說，電網處在過補償狀態由于本控制器的控制物理量是無功功率，當過補償?shù)臒o功功率小于0.65倍最小單組電容器容量時，控制器將拒絕切除。

　　為什么投入若干只電容器組后控制顯示的功率因數卻不怎么變化？

　1：檢查信號電流互感器安裝的位置，如第8節接線圖所示，本控制器要求信號電流互感器安裝在電容柜于負荷柜的公共連接處如總柜，如用戶將信號電流互感器安裝在負荷母線側，就會出現這種現象。

　　為什么控制器顯示的無功功率值與實際值懸殊太大？

　1：由于本控制器顯示的是基波無功功率值 ，當使用環境有大量的諧波時，及有可能誤差比較大，這屬于正?，F(xiàn)象，不會影響電容器組的自動投切。

　2：檢查電流互感器的變比預置是否正確，詳見9.11節。

　　以上故障的解決辦法只針對實際使用環境，如用戶在模擬狀態下使用（出廠前的調試）則有可能不適用。

18.關于JKWF-16控制器

　　JKWF-16控制器增強了使用在諧波環境下的適應能力和用戶使用的方便性。雖然我們?cè)诰帉懕菊f明書時經過了多次的修改和校對，由于水平有限，錯誤在所難免，我們做不到100%在正確，但我們可以做到100%的服務。如你發現說明書中有錯誤或使用時有困難，請你撥打本公司的電話進行報告或咨詢，有問必答。
