  • 產品名稱
    低壓控制器dyJKL5C
    一、簡介
    JKL5系列無功功率自動補償控制器，適用于低壓配電系統電容器補償裝置的自動調節（以下簡稱控制器），使功率因數達到用戶預定狀態，提高電力變壓器的利用效率，減少線損，改善供電的電壓質量，從而提高了經濟效益與社會效益。
    符合標準：JB / T 9663
    二、功能特點
    1、以無功功率計算投切電容容量、補償精度高。
    2、功率因數測量精度高，顯示范圍寬。
    3、具有全自動與人工設定兩種工作模式。
    4、人機界面友好，操作方便。
    5、各種控制參數全數字可調，直觀、使用方便。
    6、具有自動運行與手動運行兩種工作方式。
    7、具有過電壓和欠電壓保護功能。
    8、具有掉電保護功能數據不丟失。
    9、電流信號輸入阻抗低≤0.01Ω。
    三、使用條件
    1、海拔高度不高于2500米。
    2、環境溫度－25℃～＋50℃。
    3、空氣濕度在40℃時不超過50％，20℃時不超過90％。
    4、周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的 介質存在。
    5、安裝地點無劇烈震動。
    6、諧波崎變率＜5％。（諧波含量超標請選用本公司JK-W系列產品，同時請做好諧波抑制方案）
    四、技術數據
    額定工作電壓          AC 380V 50Hz
    額定工作電流          AC 0 – 5 A 50Hz
    輸出觸點容量          AC 220V 8A 50Hz
    顯示功率因數          滯后0.001 – 超前0.001
    測量無功功率          0 – 9999Kvar
    欠壓保護值              300V
    控制方式                 自動尋優/循環投切
    靈敏度                     50mA
    防護等級                 外殼IP30
    五、工作模式的特點
    全自動工作模式的特點：本控制器在出廠前已將工作模式調整在全自動模式下，所有參數已按最合理的方式預置，用戶只要接線正確就能正常工作，無須任何操作。
    人工設定模式的特點：能精確的控制電容器組的投切，無投切震蕩，適合所有工作環境特別是負載輕電容容量大的場合。
    六、全自動模式與人工設定模式的選擇
    控制器工作模式的選擇是利用參數的取值不同來區別的。如用戶將參數調節在（1 - 12）內則表示控制器工作在全自動模式下，數據的大小表示控制器輸出回路的多少；如用戶將參數調節在（50-6000）內則表示控制器工作在人工設定模式下，數據的大小表示用戶系統總電流互感器變化。
    注：在人工設定模式下用戶在沒有使用控制器之前必須給控制器輸入實際電流互感器變化比及所有電容器容量等參數。
    七、不同工作模式下的各菜單顯示內容

    工作模式

    功率因數

    無功功率

    手動運行

    人工模式

    顯示功率因數

    顯示無功功率

    顯示功率因數

    自動模式

    顯示功率因數

    顯示“”

    顯示功率因數
    八、調試
    警告：用戶在調試過程中務必遵循以下的調試步驟進行，其中打☆的為控制器工作在人工設定模式下的操作項。
    1、按照接線圖的要求組裝好補償裝置，并對其進行一次詳細的檢查，排除那些會帶來嚴重安全隱患的錯誤。
    2、補償裝置合閘，控制器進入自動運行狀態。
    ☆3、輸入信號電流互感器的變化，詳見（十、菜單操作）。
    ☆4、輸入每支路電容器組容量，詳見（十、菜單操作）。
    5、操作“菜單”鍵使手動運行指示燈亮，手動運行作為補償裝置調試的一種手段可以用來檢查其接線正確與否，操作遞增鍵投入一電容組操作遞減鍵切除一電容器組。
    注意：對應電容器值為零的輸出端子不能進行投切動作。以上操作可以沒有電流信號。
    6、為了使控制器能自動投切電容器組，除了用戶必須將菜單置于“功率因數”或“無功功率”菜單之下外還必須有滯后于電壓信號的電流信號并且系統電壓既不高于過壓保護值也不低于欠壓保護值。

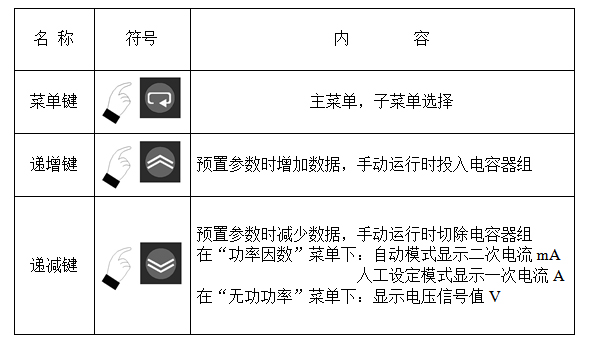

    九、按鈕功能
    十、菜單操作

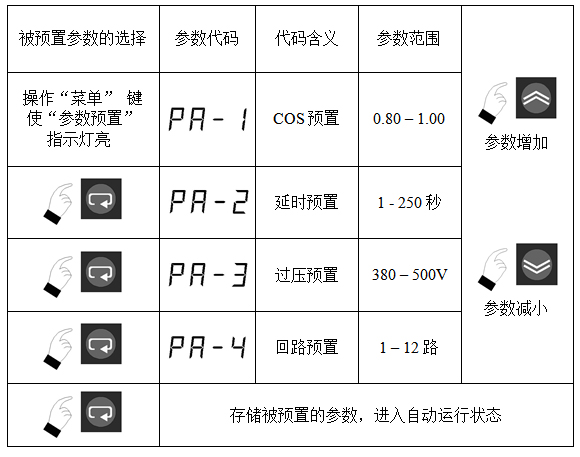

    1.在自動模式下的參數調節步驟

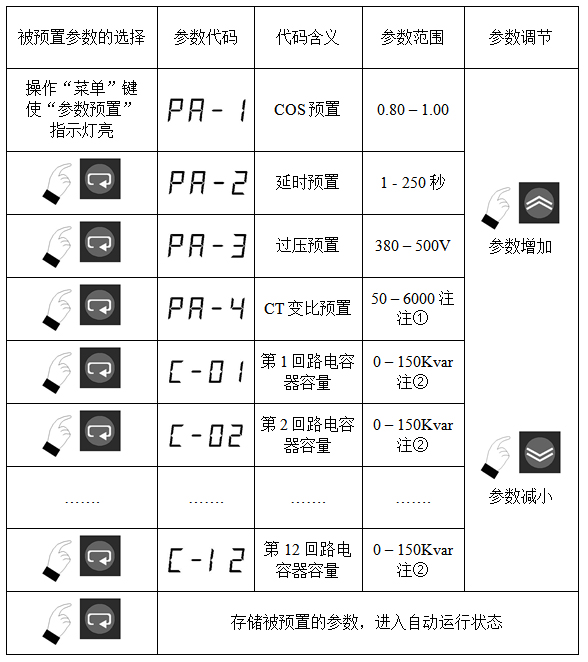

    2．在人工模式下的參數調節步驟（推薦工作模式）

    注：①CT變比預置為信號電流互感器變比的分子值，如用戶的信號電流互感器變比為500/5A，則CT變比預置為500而不是100。②沒有接電容器的輸出回路其容量應預置為“0”。對于電容預置容量為“0”的輸出回路控制器不輸出信號。
    十一、顯示說明
    過壓狀態      ☆如當菜單指示燈頻閃則表示控制器工作在過壓切除狀態，顯示值為系統電壓值。
    COSΦ值      ☆顯示表示當前功率因數為滯后0.900，顯示表示當前功率因數為超前0.900。
    欠流狀態      ☆顯示表示欠電流，信號電流小于50mA。
    十二、接線圖
    開孔尺寸：113×113（mm）

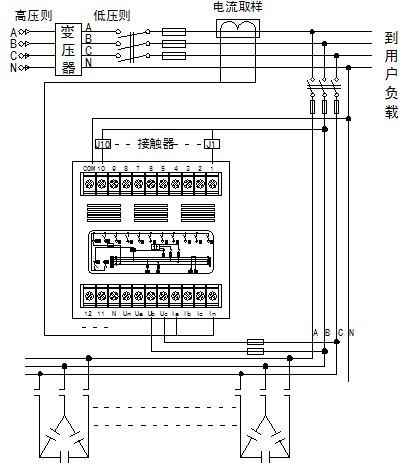

    1、JKL5CJ交流接觸器型接線圖
    注： Ub、Uc電壓信號輸入端；Ia、In電流信號輸入端；COM控制輸出端子公共端。
    如交流接觸器線圈電壓為380V時，COM端由N改接A相。

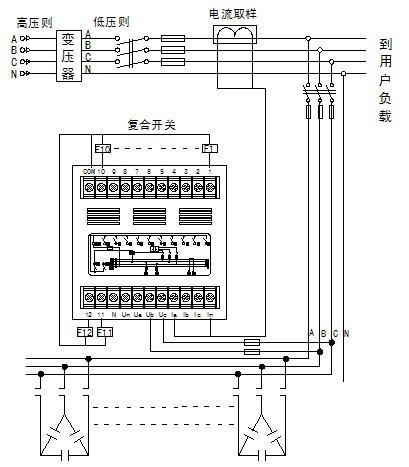

    2、JKL5C復合開關型接線圖

    注： Ub、Uc電壓信號輸入端；Ia、In電流信號輸入端；COM控制輸出端子公共端。
    十三、常見故障及排除

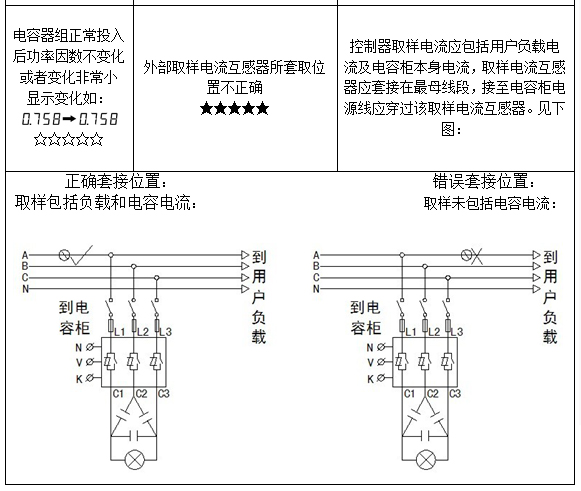

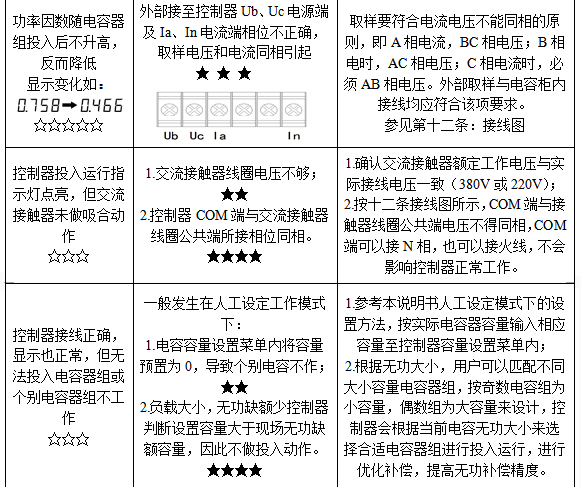

    常見故障及排除表

    注： 1、上述表格內“☆”表示出現該故障后，會造成后果的嚴重性等級，最高五星；
    2、“★”表示該項內容出現在故障原因內的機率，星
    越多，表示機率越大。
    十四、其它
    1）整機的保證使用期限自制造廠發貨日期起12個月，在此期限內當用戶按本說明書規定使用，且在封、印完好的情況下，發現不符合說明書的技術要求時，制造廠商負責保修。
    2）附件、安裝夾件一套，說明書1份，合格證1張。
    3）此說明書請交直接用戶。
    附錄：補償容量的選擇參考
    式中：Q：所需的補償容量，千乏；P：平均有功負荷，千瓦；
              Φ1：補償前的電壓、電流相位角
              Φ2：補償后要求達到的電壓、電流相位角
    也可按下表查出每千瓦負荷所需補償用電容器的千乏數，再以此值乘負荷功率P即得實際值。
    技術服務電話：0577-62715508

    附  表

    補  償  前

    為得到所需COSΦ 2每千瓦負荷所需電容器的容量（千乏）

    tgΦ 1

    cosΦ 1

    0.70

    0.80

    0.86

    0.90

    0.96

    1.00

    1.73

    0.50

    0.71

    0.98

    1.14

    1.25

    1.44

    1.73

    1.64

    0.52

    0.62

    0.89

    1.05

    1.16

    1.35

    1.64

    1.56

    0.54

    0.54

    0.81

    0.97

    1.08

    1.27

    1.56

    1.48

    0.56

    0.46

    0.73

    0.89

    1.00

    1.19

    1.48

    1.41

    0.58

    0.39

    0.66

    0.81

    0.92

    1.11

    1.41

    1.33

    0.60

    0.31

    0.58

    0.74

    0.85

    1.04

    1.33

    1.27

    0.62

    0.25

    0.52

    0.67

    0.78

    0.97

    1.27

    1.20

    0.64

    0.18

    0.45

    0.61

    0.72

    0.91

    1.20

    1.14

    0.66

    0.12

    0.39

    0.55

    0.66

    0.85

    1.14

    1.08

    0.68

    0.06

    0.33

    0.49

    0.60

    0.79

    1.08

    1.02

    0.70



    0.27

    0.43

    0.54

    0.73

    1.02

    0.97

    0.72



    0.22

    0.37

    0.48

    0.67

    0.97

    0.91

    0.74



    0.16

    0.32

    0.43

    0.62

    0.91

    0.86

    0.76



    0.11

    0.26

    0.37

    0.56

    0.86

    0.80

    0.78



    0.05

    0.21

    0.32

    0.51

    0.80

    0.75

    0.80





    0.16

    0.27

    0.46

    0.75

    0.70

    0.82





    0.10

    0.22

    0.40

    0.70

    0.65

    0.84





    0.05

    0.16

    0.35

    0.65

    0.59

    0.86







    0.11

    0.30

    0.59

    0.54

    0.88







    0.06

    0.25

    0.54

    0.48

    0.90









    0.19

    0.48

    0.43

    0.92









    0.13

    0.43

    0.36

    0.94









    0.07

    0.36
