1、產品型號
1.1產品分類
產品按電容補償?shù)倪B接方式的分為三角形和星形接法兩類：
? 三相共補型：為三角形接法（用△表示）
? 三相分補型：為星形接法(用3Y表示)

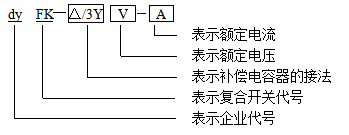

1.2型號
2、主要技術特點
2.1過零投切
復合開關的基本工作原理是將可控硅開關和繼電器并接，實現電壓過零導通和電流過零切斷，使復合開關在接通和斷開的瞬間具有可控硅過零投切的優點，而在接通后又有接觸器開關無功耗的優點。其實現方法是：投入時是在電壓過零時可控硅先觸發導通，穩定后再將繼電器吸合導通，而切除時是先將繼電器斷開，可控硅延時過零斷開，實現電流過零切除。
2.2保護功能
? 停電保護：接通后,若遇突然停電，自動斷開。
2.3功耗小
可控硅和繼電器只在投切瞬間耗電，平時不耗電，從而實現節能降耗。
2.4工作安全性
控制信號與復合開關隔離。由于采用先進的智能控制技術和專利器件，與同類產品相比，在涌流和安全可靠性方面具備極高的性能優勢。
3、技術指標
1）工作環境條件
? 相對溫度：－25℃～＋55℃；
? 相對濕度：40℃時, 20% ～ 90%；
2）額定工作電壓、電流
? 電壓：380V/220V三相四線交流50Hz
? 允許偏差：三相電壓同步變化不大于±20%
? 失真度：小于5%，波形為正弦波
? 頻率：50Hz±5%
? 電流：45A
3）使用壽命： 10萬次
4）相 數： 三相，單相
5）控制容量： 共補三相容量≤30 kvar
分補每相容量≤10 kvar
6）整機功耗： ≤1.5VA
7）接觸壓降： ≤100mV
8）接點耐壓： ≥1600V
9）響應時間： ≤1000ms
10）每次接通與關斷間隔：≥6s
11）連連續兩次接通間隔：≥120s
12）安全保護功能：
? 自診斷故障保護
? 停電保護
13）絕緣等級：在正常大氣條件下 ≥10MΩ
14）啟動電壓：直流：4～32V；
15）輸入阻抗：≥6.8kΩ
16）導通阻抗：≤0.003Ω
17）涌流：小于額定電流2倍
18）運行指示
電源指示燈：通電后點亮。
工作指示燈：開關導通后點亮，關斷后延時閃亮。
4、安裝位置及尺寸
本裝置安裝于380V三相四線制的配電網絡上，用于低壓無功補償電容器的通斷控制。用戶可安裝在低壓無功補償電容柜內或其它適當位置。

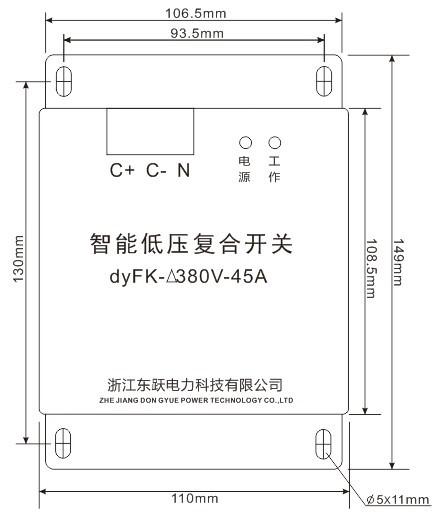

1）三相共補
外形尺寸：110mm×149 mm×97mm
安裝固定尺寸：93.5mm ×130 mm

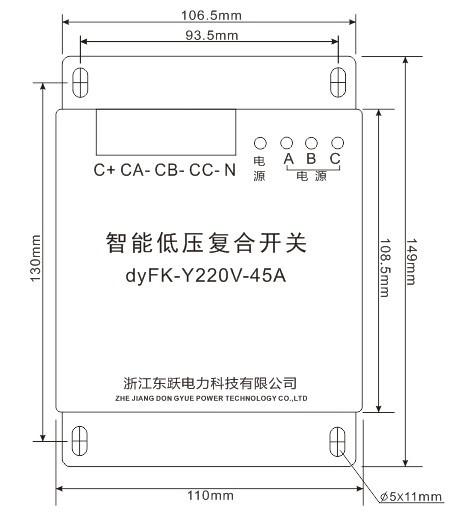

2) 三相分補
外形尺寸：110mm×149 mm×97mm
安裝固定尺寸：93.5mm ×130 mm
5、使用注意事項
? 交流輸入、輸出嚴禁接反，相序不要接錯位；
? 控制信號極性C+（正電位）和C-（負電位）要連接正確；
? 嚴禁在C+、C-端接入220V信號；
? 共補開關A相內部為直通，因此三相線對零線有電壓，信號燈不能接于相線與零線這間。
? 注意開關的適用容量，電容容量過大可能導致開關損壞；
? dyFK-△380V-45A型的產品嚴禁接入對零線的電容或其它感性器件；
? 應在線路上接入抗涌流器件（如避雷器）以防過壓，在諧波較大的場合應接入合適限流電抗器，如圖1所示；
? 負載不得短路；
? 若開關有異常閉合，通電后，開關自動斷開。
? 輸入輸出端子上連線壓接緊密，不得松動；
? 嚴禁金屬異物進入器件內部。
