一、概述
ZGS □-F/10系列美式風力發電用箱式變電站（以下簡稱箱式變），其結構為“品”字型結構，變電站與高、低壓設備相互緊密連為一體，其中，變電站三面外露在空氣中，散熱條件好，且能與高低壓設備殼體分離，便于檢修。
變電站采用片式油箱、無油枕、全封閉的S11系列油浸式變壓器，高低壓套管，分接開關，油位指示，壓力放閥、放油閥等。均裝在高壓艙內本體端板上，位置合理、便于觀察、操作。
高壓艙、低壓艙之間采用鋼板隔開，高壓艙、低壓艙、變壓器既相對獨立，又保持一個完整的箱變整體，結構緊湊、體積小，重量輕。高低壓側安裝好配電開關設備。
二、使用條件及環境
1、冷卻條件：空氣自冷
2、使用環境：
戶外環境溫度不高于40℃，不低于-45℃，海拔不超過1000m，月平均溫度不超過30℃，年平均溫度
不超過20℃。在25℃時，空氣相比濕度不超過95%，月平均不超過90%。
水平加速度不大于0.3g，垂直加速度不大于0.15g。
安裝環境應無明顯污穢，無爆炸性，腐蝕性氣體和粉塵，安裝場所應無劇烈振動沖擊，要求安裝在水泥平臺或其它平整、堅實的平臺上。
注：其它超過本技術規定時，由用戶與本公司協商處理。

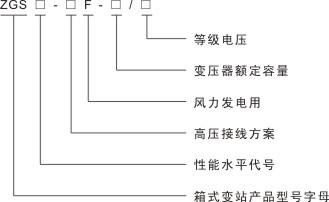

三、型號含義
四、產品特點
1、體積小、結構緊湊、安裝方便；
2、可用于環網，也可用于終端，可靠保護人身安全；
3、低損壞、低噪音、性能優越；
4、箱體采用防盜結構；
5、溫升低，過負荷能力強。
