低壓成套

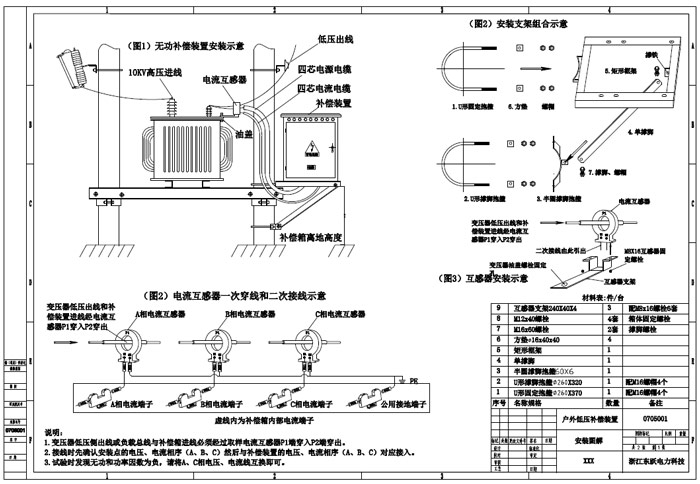

柱上補償TBB安裝圖
額定電壓：AC380V
額定頻率：50HZ
補償容量：按實際臺變的實際容量來配置
主接線：Δ/Y接線
海拔高度： 2000米以下；
環境溫度： -20℃ ～+65℃；
相對濕度： 5～95%，25℃時相對濕度短時可達100%；
安裝傾斜度：≤5%
******日溫差: ≤15K
周?chē)諝鉀](méi)有明顯的塵埃、煙、腐蝕性或可燃性氣體、水蒸氣或鹽的污染.

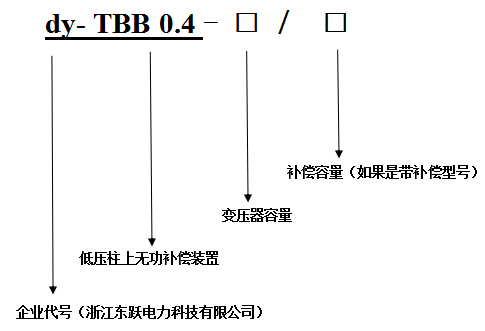

1.1.1 型號說明：

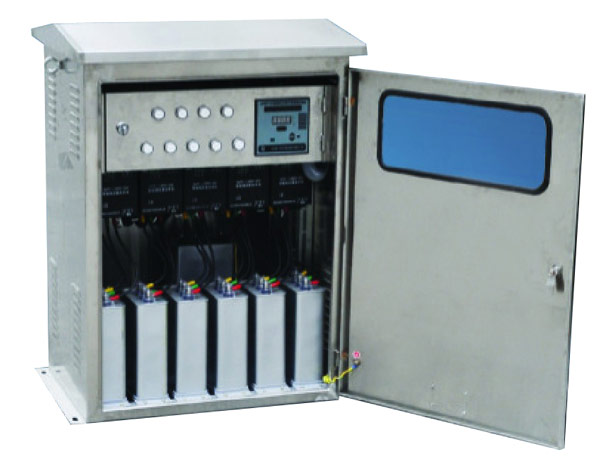

1.1.2產品外觀：
1.1.3產品綜述：
DyTBB0.4系列多功能低壓綜合配電箱，主要適用于城鄉電網10/0.4KV戶外臺變低壓側安裝使用；具有數據采集、電壓監測、過流保護、低壓防雷、斷電保護及無功補償?shù)裙δ?；也適用于相應的現場配電控制，還可以作為其他配電設備的配套輔助裝置。該產品執行GB7251.1標準，已通過3C認證。無功補償裝置通過電力工業部無功補償成套裝置質量檢驗測試中心測試，各項指標符合JB7113《低壓并聯電容器裝置》標準。
1.1.4產品技術數據
1、額定工作電壓：400V
2、額定絕緣電壓：660V
3、額定回路電流： 100A、160A、200A、400A、500A、600A、800A 、1250A
4、額定頻率：50Hz
5、絕緣電阻：≥4MΩ
6、介電強度：主回路相對地為2.5KV，1分鐘。輔助回路對地為2.5KV，1分鐘。
7、額定耐受電流：1秒額定短時耐受電流為6.3KA， 額定峰值耐受電流為30KA。
8、防護等級：IP44
9、無功補償裝置：
a、額定工作電源電壓及額定電壓模擬量為220V或380V，允許偏差為±20%，額定輸入電流模擬量為5A，50Hz。
b、測量精確度：當輸入電壓模擬量的值在80%－120%額定值、輸入電流模擬量的值在50%－100%額定值范圍內變化時，控制器電壓測量準確度為0.5級、電流測量準確度為0.5級；當電壓和電流之間的相位角Φ在0∽60°及0∽－30°范圍內變化時，控制器無功功率和功率因素測量準確度分別為2.5級和1.5級。
c、控制門限設定范圍：電壓切除門限420－442V可預置，功率因數0.85（滯后）－0.98（超前）可調，出廠時設定為0.88。
d、控制器靈敏度≤0.2A。
e、動作誤差：控制物理量為功率因素的控制器，動作誤差為≤±2.0%；控制物理量為無功功率或無功電流的控制器，動作誤差為≤±20%。
f.電壓保護動作值在系統標稱電壓值的105%－120%之間可調，動作回差6－ 12V。
g、延時：靜態輸出延時時間1－120s可調，動態輸出延時時間40mS－5s可調。誤差應≤±5.0%；過電壓保護分?jǐn)嗫倳r(shí)限應≤60s；靜態輸出切投動作時間間隔應≥30s。
h、具有斷電保護功能，斷電后所有統計數據保持時間≥72h；
10、系統接地方式：中性點直接接地（TT或TN系統）。
1.1.5結構特點
1、配電箱的箱體采用 2.0mm 304不銹鋼板，外形有類似房屋帶有檐口的頂蓋，使雨水不能停留箱頂，左右兩側有通風窗，窗內裝有絲網，既能散熱又能防止小動物進入箱體，箱體防護等級不低于IP44。
2、配電箱組成部分分別為：進線計量單元、控制單元、出線單元及無功補償單元，前后兩部分中間用隔板隔開，形成幾個獨立的工作室，可以防止故障擴展；進出線可以從側面也可以從底部布線。
3、配電箱按三相五線制設計，接地與零線分開，箱體有可靠的接地裝置，配電箱采用保護電路，實現防漏電保護。保護電路由單獨的保護導體及導電結構件組成。所有電器元件的金屬外殼，以及金屬手操機構，均采用金屬螺釘和導線連接于已經接地的鍍鋅金屬構件上
1.2電器和導體的選擇
1.2.1電容器
補償電容器采用BKMJ型干式自愈式低壓并聯電容器
?補償電容器斷電后放電電阻使電容器斷電后1分鐘內放電至50V以下；
?過負荷能力：每24小時中1.1倍過電壓允許累計8小時（系統電壓調整及波動），1.3倍過電流允許連續運行,1.35倍******負荷允許穩定運行(由過電壓及諧波引起)；
?極殼耐壓大于等于3000V。
?電容器填充物為凝固的塑脂類材料。
1.2.2復合開關
dyFK系列智能低壓復合開關是一種智能化環保型低壓電容投切無觸點開關，融合可控硅和交流接觸器的優點。工作原理是將可控硅和繼電器并接，使復合開關在投切的瞬間具有可控硅過零投切的優點，能把裝置投切所產生的涌流峰值限制在2.5In以下，過電壓倍數限制在1.1Un以下，而且在正常接通期間又具有接觸器無功耗的優點。
該產品主要優點是有：接到外部控制信號后，通過智能判斷，自動尋找******投切點，保證過零投切，無涌流，觸點不燒結，能耗??；同時具有電壓異常保護、缺相保護、元件故障保護、諧波閉鎖、運行指示等功能。
主要技術指標：
?使用壽命： ≥10萬次
?相 數： 三相/單相（△/Y型接法）
?三相共補： ≤30kvar
?單相分補： ≤10kvar
?電路功耗： ≤60VA/只
?接觸壓降： ≤100mV
?接點耐壓： ≥1600V AC
?響應時間： ≤1000ms
?每次接通與關斷間隔：≥1s
?連續兩次接通間隔：≥120s
?安全保護功能：
?電壓故障缺相保護；
?電源電壓缺相保護；
?自診斷故障保護；
?諧波閉鎖；
?空載保護；
?停電保護；
?絕緣等級：在正常大氣條件下，≥10MΩ。
?啟動電壓：直流：5V～28V；交流：5V～25V。
?輸入阻抗：≥6.8KΩ
?導通阻抗：≤0.003Ω
?涌流：小于額定電流2.5倍
?運行指示
?補償方式：三相共補、單相分補、三相共補+單相分補
